Spuitgietmachines: typen, componenten, processen en selectiegids

Spuitgietmachines : Selectie, proces, tooling en probleemoplossing

Spuitgieten is het werkpaard van de moderne productie, waarbij alles wordt geproduceerd, van flessendoppen en consumentenproducten tot behuizingen voor medische apparatuur. Als je evalueert spuitgietmachineproducten of het specificeren van een nieuwe productielijn, kan het begrijpen van de machine, gereedschappen, materialen en procesvariabelen u helpen kostbare fouten te voorkomen en sneller consistente onderdelen te verkrijgen.

Wat is een spuitgietmachine?

Een spuitgietmachine is een productiesysteem dat plastic smelt, het in een matrijsholte injecteert, het onder druk verpakt, afkoelt en het voltooide onderdeel uitwerpt. Het recht spuitgietapparatuur kan de kwaliteit van onderdelen verbeteren, afval verminderen en de productie-efficiëntie verhogen, vooral voor toepassingen met grote volumes.

Een typische productiecel voor spuitgieten omvat:

• Vormmachine: Klemeenheid en injectie-eenheid
• Schimmel: Productiegereedschap dat het onderdeel vormt
• Materiaalbeheneling: Droger, lader, blender en aanverwante apparatuur
• Koeling: Apparatuur voor temperatuurregeling van koelmachines, thermolatoren en matrijzen
• Automatisering: Robot-, transportben-, vision-inspectie- en onderdeelhandlingsystemen

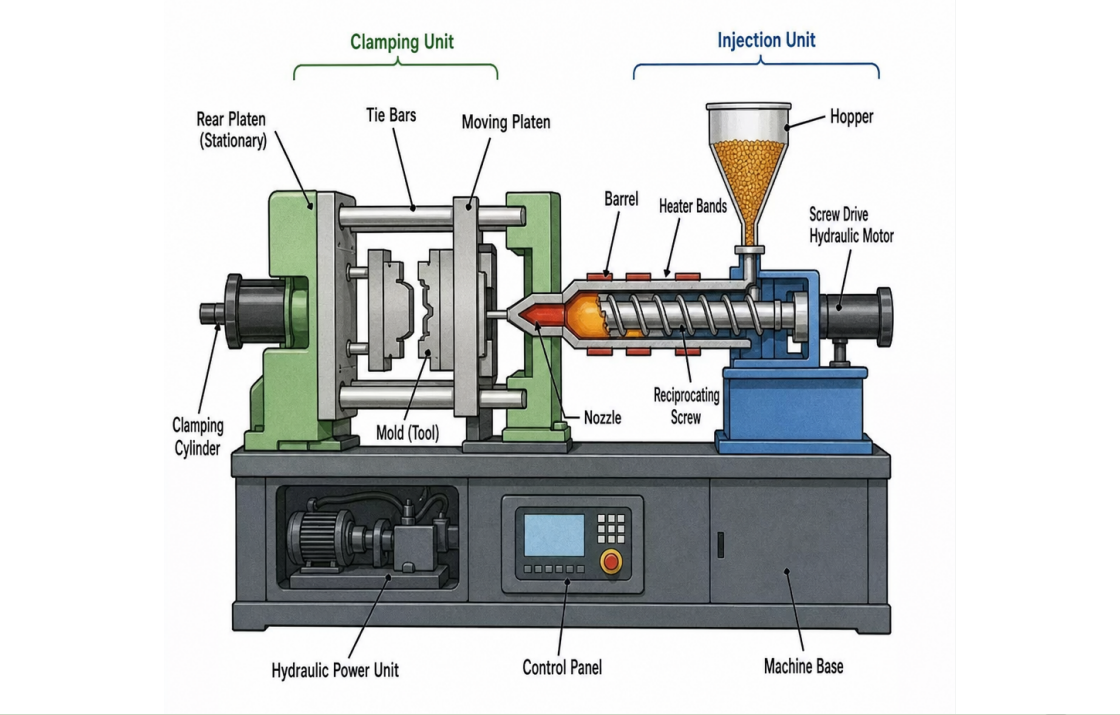

Onderdelen en functies van spuitgietmachines

Begrip spuitgietmachine parts and functions is belangrijk voor het oplossen van problemen, onderhoud, apparatuurselectie en procesoptimalisatie.

Hopper en voerkeel

De hopper slaat hars op en voert het in de machine. De invoerkeel brengt materiaal over in het vat en moet op de juiste manier worden beheerd om overbrugging of inconsistente voeding te voorkomen. Hygroscopische materialen vereisen doorgaans een materiaal droger vóór verwerking.

Vat- en verwarmingsbanden

De vat bevat de schroef en zorgt voor de omgeving waarin polymeer wordt gesmolten. Verwarmingsbanden handhaaf het vereiste temperatuurprofiel door het hele vat.

Schroef en controlering

De schroef weekt, mengt en doseert het polymeer. De controleer ring helpt voorkomen dat gesmolten materiaal tijdens het injecteren naar achteren stroomt, waardoor een consistente shotgrootte en herhaalbaarheid wordt ondersteund.

Mondstuk

De mondstuk brengt gesmolten plastic van het vat over naar de aanspuitbus van de mal. Het ontwerp en de temperatuur van het mondstuk moeten overeenkomen met het materiaal, de vorm en de toepassing.

Aandrijving injectie-eenheid

De injection unit may use hydraulische, servo-hydraulische of elektrische aandrijftechniek om de rotatie van de schroef en de injectiebeweging te controleren.

Klemeenheid

De klem eenheid , inclusief de platen en trekstangen, opent en sluit de matrijs en biedt voldoende klemkracht om weerstand te bieden aan de druk in de holte tijdens het injecteren en verpakken.

Uitwerpsysteem

De uitwerpsysteem verwijdert het vormdeel uit de kern. De juiste timing en kracht van de uitwerper zijn essentieel om vastlopen, vervorming, wit worden door spanning of beschadiging van onderdelen te voorkomen.

Bedieningselementen en sensoren

Moderne machines gebruiken regelaars en sensoren voor het bewaken en regelen van injectiedruk, snelheid, temperatuur, schroefpositie, cyclustijd, alarmen en procesrecepten.

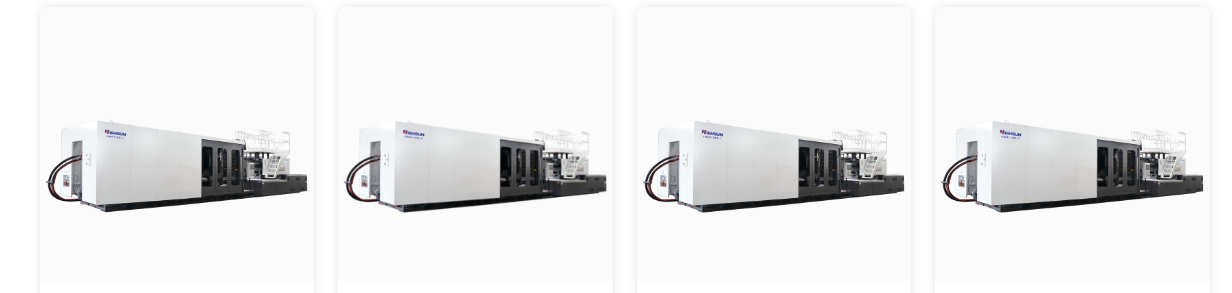

Soorten spuitgietmachines

Bij het vergelijken soorten spuitgietmachines Houd rekening met de vereiste precisie, snelheid, energieverbruik, materiaal, onderdeelgeometrie, productievolume en werkomgeving.

Elektrische versus hydraulische spuitgietmachines

Elektrische spuitgietmachines worden vaak geselecteerd wanneer hoge precisie, herhaalbaarheid, netheid en energie-efficiëntie belangrijk zijn.

Voordelen van elektrische machines zijn onder meer:

• Hoge positioneringsnauwkeurigheid
• Uitstekende herhaalbaarheid van shot tot shot
• Lager energieverbruik in veel toepassingen
• Laag bedrijfsgeluid
• Geschikt voor schone en gecontroleerde productieomgevingen

Mogelijke beperkingen zijn onder meer:

• Hogere initiële uitrustingskosten
• Aanepassingsbeperkingen voor bepaalde eisen met een zeer groot tonnage of extreme belasting

Hydraulische spuitgietmachines worden veel gebruikt voor grote onderdelen en veeleisende industriële toepassingen.

Voordelen zijn onder meer:

• Breed scala aan beschikbare klemkrachten
• Sterke prestaties voor zware toepassingen
• Flexibele procesmogelijkheden
• Gevestigde technologie met uitgebreide service-ervaring

Mogelijke overwegingen zijn onder meer:

• Hoger energieverbruik vergeleken met veel moderne elektrische systemen
• Onderhoud hydraulische olie
• Meer aandacht voor netheid en lekkagecontrole

Hybride- en servo-spuitgietmachines

Veel moderne machines gebruiken hybride of servo-hydraulische systemen . De voordelen van spuitgieten met servoaandrijving kunnen zijn:

• Lager energieverbruik vergeleken met conventionele hydraulische systemen
• Snellere en nauwkeurigere bewegingsbesturing
• Lagere warmteontwikkeling
• Verbeterde processtabiliteit
• Betere controle over veeleisende vormtoepassingen

Speciale spuitgietmachines

Afhankelijk van de kunststof spuitgiettoepassing kan gespecialiseerde apparatuur nodig zijn, waaronder:

• Verpakkingsmachines met hoge snelheid
• Meercomponenten- en 2K-vormmachines
• Insteekvormmachines
• LSR-spuitgietmachines
• Micro-vormmachines

Specificaties van kunststof spuitgietmachines

De terms kunststof spuitgietmachine and kunststof injectiemachine worden vaak door elkaar gebruikt. Bij het vergelijken van apparatuur moet de aankoopspecificatie echter nauwkeurig zijn.

Belangrijke parameters zijn onder meer:

• Klemkracht: kN of ton
• Schotgrootte: gram of ons
• Schroefdiameter: mm
• Schroef L/D-verhouding
• Injectiedruk
• Injectiesnelheid
• Plastificeer- en herstelpercentage
• Afmetingen van de glasplaat
• Afstand tussen de trekstangen
• Minimale en maximale maldikte
• Maximaal daglicht
• Slag en kracht van de uitwerper

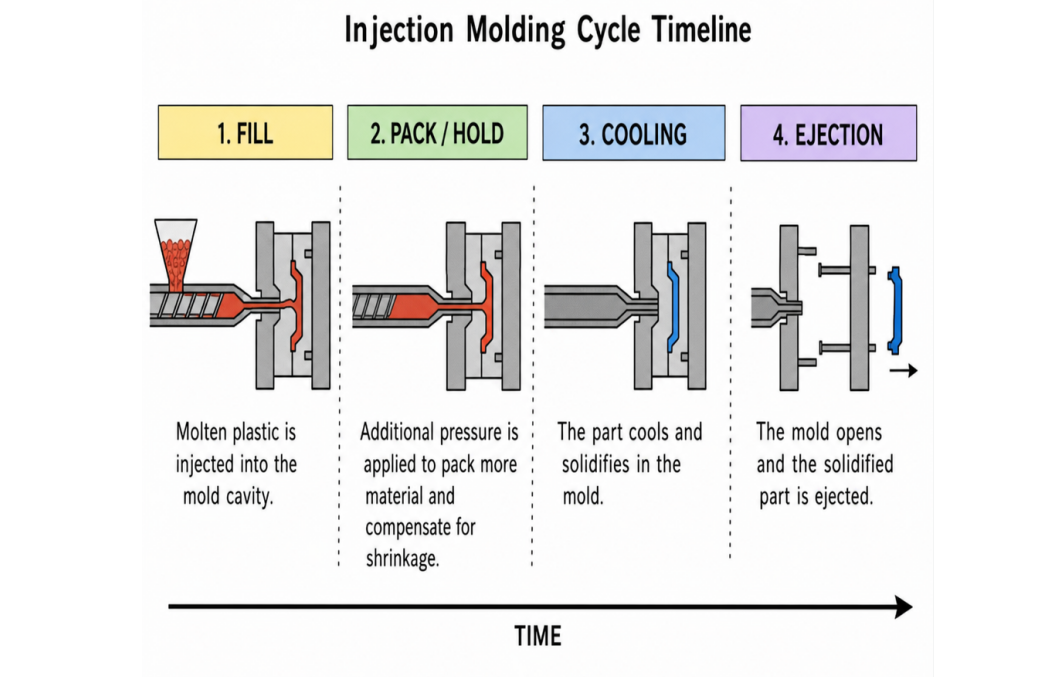

Spuitgietproces stap voor stap

Begrip the spuitgietproces stap voor stap maakt het gemakkelijker om de variabelen te identificeren die de kwaliteit en de cyclustijd beïnvloeden.

1. Materiaalvoorbereiding

Droog de hars indien nodig en handhaaf het door de fabrikant opgegeven vochtniveau. Een onjuiste materiaalvoorbereiding kan spreiding, broosheid, maatinstabiliteit en andere defecten veroorzaken.

2. Plastificeren

De screw rotates and melts the polymer. Tegendruk kan worden aangepast om het mengen en de smeltconsistentie te verbeteren.

3. Sluiting van de mal en opbouw van de klem

De mold closes and the clamp builds sufficient force before injection begins.

4. Vullen

Gesmolten polymeer wordt in de holte geïnjecteerd. Injectiesnelheid, druk, smelttemperatuur, matrijstemperatuur en vloeigedrag hebben allemaal invloed op de vulprestaties.

5. Inpakken en bewaren

De pak- en houddruk compenseert materiaalkrimp terwijl de poort open blijft. Het doel is om het vereiste onderdeelgewicht en de vereiste afmetingen te bereiken zonder overmatige stress.

6. Koeling

Koeling levert vaak een van de grootste bijdragen aan de totale cyclustijd. Wanddikte, matrijstemperatuur, koelkanaalontwerp en koelmiddelstroom heeft een sterke invloed op de koelprestaties.

7. Vormopening

De mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Uitwerpen en hanteren van onderdelen

Uitwerppennen, lucht, robots of andere systemen verwijderen het gegoten onderdeel. Geautomatiseerde verwerking kan de consistentie verbeteren en de open tijd van de mal verkorten.

9. Cyclus herhalen

De machine returns to the beginning of the cycle. The objective is a stabiel en herhaalbaar procesvenster , in plaats van eenvoudigweg de kortst mogelijke cyclus te bereiken.

Voorbeelden van spuitgegoten kunststof onderdelen

Verschillende onderdeelgeometrieën stellen verschillende eisen aan de machine en de matrijs.

Dunwandige containers

Dunwandige verpakking vereist hoge injectiesnelheid, stabiele smelttemperatuur, effectieve ontluchting en snelle cyclustijden .

Tandwielbehuizingen

Tandwielbehuizingen vereisen een sterke maatvoering, consistente pakking en uitgebalanceerde koeling om kromtrekken te minimaliseren.

Connectoren

Connectoren often require nauwe maattoleranties, consistente shotgrootte, effectieve ontluchting en betrouwbare uitlijning van de matrijs .

Medische componenten

Medische componenten kunnen dit vereisen procesvalidatie, traceerbaarheid van materialen, gecontroleerde productieomgevingen en gedetailleerde procesgegevens .

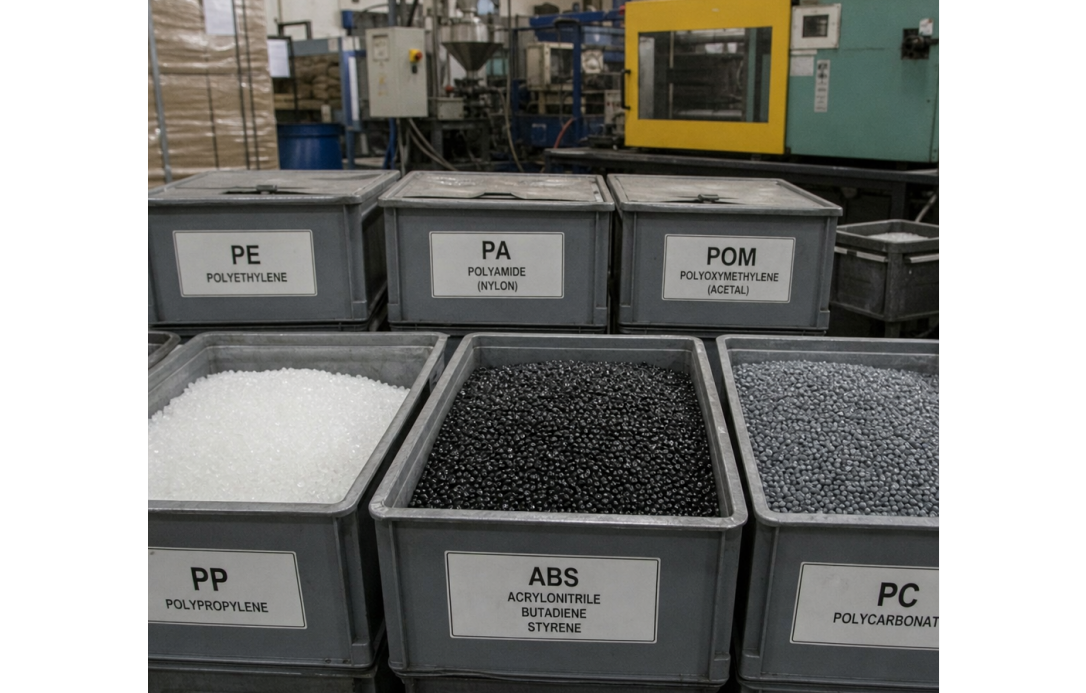

Beste materialen voor spuitgieten

Het selecteren van de beste materialen voor spuitgieten hangt af van mechanische sterkte, chemische weerstand, temperatuurvereisten, uiterlijk, maatvastheid, kosten en wettelijke vereisten.

PP en PE

Polypropyleen (PP) and polyethyleen (PE) zijn economische materialen met goede chemische bestendigheid. PP wordt ook veel gebruikt voor toepassingen waarbij levende scharnieren nodig zijn.

ABS

ABS biedt een nuttige combinatie van taaiheid, uiterlijk en verwerkbaarheid, waardoor het gebruikelijk is in consumentenbehuizingen en industriële componenten.

PC

Polycarbonaat (PC) biedt een hoge slagvastheid en kan een uitstekende helderheid bieden, hoewel het over het algemeen veeleisender verwerkingsomstandigheden vereist dan standaardharsen.

PA/Nylon

Polyamide (PA of nylon) biedt sterkte en slijtvastheid. Vochtbeheersing en een goede droging zijn bijzonder belangrijk.

POM / Acetaal

POM (acetaal) biedt lage wrijving, goede maatvastheid en slijtvastheid, waardoor het geschikt is voor tandwielen en fijnmechanische componenten.

PEEK en PEI

PEEK en PEI zijn hoogwaardige technische polymeren die worden gebruikt in veeleisende temperatuur-, chemische en mechanische omgevingen. Ze vereisen goed ontworpen gereedschappen en verwerkingsmogelijkheden bij hoge temperaturen.

Tip: De materiaalkeuze moet altijd worden geëvalueerd samen met het poortontwerp, de ventilatie, de koeling, de matrijstemperatuur en de druk- en temperatuurmogelijkheden van de machine.

Ontwerpgids voor matrijzen met meerdere holtes

A ontwerpgids voor matrijzen met meerdere holtes moeten zich richten op het verhogen van de output zonder overmatige procesgevoeligheid of onderhoudsrisico's te introduceren.

Belangrijke overwegingen zijn onder meer:

• Lopersbalans: Zorg voor een consistente stroom naar elke holte
• Poortontwerp: Beheers afschuiving, vulgedrag en bevriezing van de poort
• Ontluchting: Zorg voor een effectieve gasevacuatie voor elke holte
• Koeling: Handhaaf een consistente temperatuur in alle holtes
• Integriteit scheidingslijn: Voorkom flitsen en behoud de uitlijning van de mal
• Onderhoudstoegang: Maak gereedschappen met een hoge cavitatie praktisch in het onderhoud

Bij het schalen van één of twee caviteiten naar 8, 16, 32 of 64 holtes , controleer of de spuitgietmachine voldoende heeft:

• Schotcapaciteit met een passend kussen
• Injectiesnelheid voor gelijktijdig vullen van caviteiten
• Plastificerend vermogen
• Klemkracht
• Inbouwruimte voor mal

Hoe u een spuitgietmachine kiest

Bij het bepalen hoe u een spuitgietmachine kiest , begin met de onderdeel, materiaal en vorm , in plaats van een machine te selecteren die uitsluitend op catalogustonnage is gebaseerd.

Productievereisten

Definieer:

• Eennual production volume
• Vereiste cyclustijd
• Aantal gaatjes
• Verwachte uptime
• Doelafvalpercentage
• Vereist automatiseringsniveau

Materiaalvereisten

Evalueer:

• Viscositeit van hars
• Smelttemperatuur
• Schimmel temperatuur
• Droogvereisten
• Verstevigings- of vulmiddelgehalte
• Corrosieve of schurende eigenschappen

Klemkracht

Maak een schatting van het benodigde klemkracht gebaseerd op het geprojecteerde onderdeeloppervlak, de druk in de holte, het materiaal en de procesomstandigheden. Vermijd zowel onvoldoende tonnage als onnodige overmaat.

Schotgrootte

Selecteer een machine die het vereiste schot kan produceren met behoud van een redelijk bereik. Vermijd consequent werken aan de uiterste grenzen van de injectie-eenheid.

Injectiesnelheid en druk

Injectie met hoge snelheid kan van cruciaal belang zijn dunwandige onderdelen, lange stroomlengtes en veeleisende vulpatronen . Controleer of de machine de vereiste injectiesnelheid kan bereiken zonder de druk- of snelheidslimieten te bereiken.

Matrijsafmetingen

Controleer:

• Afmetingen van de glasplaat
• Afstand tussen de trekstangen
• Vormdiktebereik
• Maximaal daglicht
• Specificaties van de uitwerper
• Gewichtscapaciteit van de mal

Procesbewaking

Overweeg voor veeleisende toepassingen bewaking van de druk in de caviteit, temperatuurbewaking, datalogging, alarmlimieten en receptbeheer .

Automatiseringscompatibiliteit

Als automatisering gepland is, controleer dan de compatibiliteit met:

• Robotinterfaces
• Gereedschap aan het einde van de arm
• Transportbanden
• Visie-inspectie
• Gedeeltelijke scheiding
• Veiligheidssystemen

Een gebruikte spuitgietmachine kopen

Als u op zoek bent naar een spuitgietmachine for sale evalueer de staat van de machine in plaats van u alleen op de aankoopprijs te concentreren.

Verzoek:

• Draaiuren
• Onderhoudsgegevens
• Metingen van slijtage aan schroeven en cilinders
• Staat van de hydraulische olie , indien van toepassing
• Controllerversie
• Conditie elektrisch systeem
• Beschikbaarheid van reserveonderdelen
• Onderhoudsgeschiedenis
• Bewijs van procesherhaalbaarheid

Laat de machine, indien mogelijk, vóór aankoop draaien met een representatieve matrijs of uw daadwerkelijke productiematrijs.

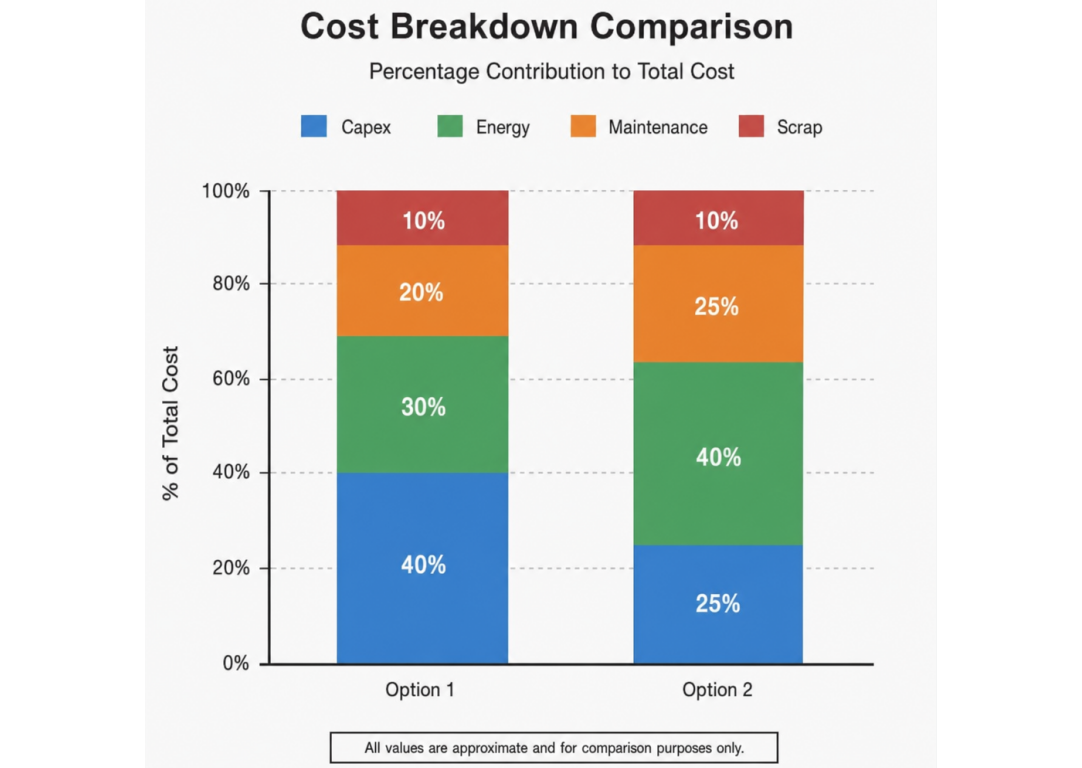

Vergelijking van kosten voor spuitgietmachines

Een spuitgietmachine cost comparison moet rekening houden met de totale eigendomskosten en niet alleen met de initiële aankoopprijs.

Belangrijke kostendrijvers zijn onder meer:

• Machinearchitectuur: elektrisch, hydraulisch of hybride
• Klemkracht
• Schotcapaciteit
• Automatiseringsmogelijkheden
• Veiligheidssystemen
• Controllerfuncties
• Procesbewaking
• Precisiepakketten
• Lokale servicedekking
• Garantie
• Beschikbaarheid van reserveonderdelen

Houd ook rekening met lopende kosten zoals:

• Energieverbruik
• Koelvereisten
• Preventief onderhoud
• Reserveonderdelen
• Opleiding
• Inbedrijfstelling
• Downtime
• Schroot
• Productie-efficiëntie

Een machine met een hogere aanschafprijs kan een ander algemeen economisch profiel hebben als energieverbruik, onderhoud, productiviteit en uitvaltijd worden meegerekend.

Spuitgietdefecten en oplossingen

De meeste vormfouten zijn terug te voeren op problemen waarbij sprake is van vullen, verpakken, koelen, materiaalconditie, ontluchten of matrijsontwerp .

Flits

Mogelijke oorzaken zijn overmatige holtedruk, onvoldoende klemkracht, schade aan de scheidingslijn, verkeerde uitlijning van de matrijs of overmatige slijtage.

Controleer:

• Injectiedruk
• Injectiesnelheid
• Klemkracht
• Staat van scheidingslijn
• Uitlijning van de mal
• Schimmel slijtage

Zinkmerken

Mogelijke oorzaken zijn onder meer onvoldoende pakking, voortijdige bevriezing van de poort, overmatige plaatselijke wanddikte of onvoldoende koeling.

Mogelijke aanpassingen zijn onder meer:

• Optimalisatie van de pak- en houddruk
• Vergroten van de effectieve inpaktijd
• Verbetering van het poortontwerp
• Verbetering van de koeling
• Vermindering van overmatige rib- of wanddikte

Warpage

Warpage is vaak gerelateerd aan ongelijkmatige koeling, differentiële krimp, overmatige moleculaire oriëntatie of onevenwichtige pakking .

Controleer de symmetrie van de matrijstemperatuur, de koelprestaties, de pakkingsomstandigheden en de stroomrichting.

Brandmerken

Brandplekken kunnen dit aangeven opgesloten gas en onvoldoende ventilatie , vooral tegen het einde van de vulling.

Controleer:

• Schimmel ventilatieopeningen
• Ventilatie netheid
• Injectiesnelheid near the end of fill
• Locaties van gasvangers
• Materiële staat

Splay en zilveren strepen

Splay kan het gevolg zijn van vocht, overmatige schuifkracht, vervuiling of slechte ventilatie .

Controleer het drogen van de hars, de materiaalhantering, de omstandigheden van de schroef en de verwerkingsparameters.

Laslijnen

Laslijnen ontstaan wanneer afzonderlijke smeltfronten elkaar ontmoeten.

Mogelijke procesverbeteringen zijn onder meer:

• Smelttemperatuur aanpassen
• Matrijstemperatuur aanpassen
• Optimalisatie van de injectiesnelheid
• Verbetering van de ventilatie
• Beoordelen van de locatie van de poort

Problemen met Short Shot Molding oplossen

Voor korte shotvormgeving , controleer systematisch de volgende gebieden.

1. Materiaal en droging

Controleer het harstype, het vochtniveau, de maalgraad, de materiaalstroom en de toestand van het toevoersysteem.

2. Smelttemperatuur

Controleer of de smelttemperatuur te laag is en verifieer de temperaturen in de vatzone, thermokoppels, de prestaties van de verwarming en het plastificeergedrag.

3. Injectiesnelheid en druk

Bepaal of de machine zijn doel bereikt maximale injectiedruk of snelheidslimiet voordat de holte gevuld is.

4. Ontluchting en gasafscheiders

Geblokkeerde of ontoereikende ventilatieopeningen kunnen een volledige vulling verhinderen. Maak bestaande ventilatieopeningen schoon en bekijk de locaties van gasafsluitingen.

5. Beperkingen bij poort en loper

Inspecteer het gebied van de poort, loper, spruw en koude slak op beperkingen of onjuiste afmetingen.

6. Kussen en slaggrootte

Controleer de slaggrootte, de stabiliteit van het kussen en de prestaties van de controlering. Een inconsistent kussen kan duiden op een probleem met de injectie-eenheid of met een schroef/controlering.

Hoe u de spuitgietcyclustijd kunt verkorten

To verkort de spuitgietcyclustijd richten zich vooral op koeling en het hanteren van onderdelen, terwijl de kwaliteit van de onderdelen behouden blijft.

Optimaliseer de matrijskoeling

Verbeter de lay-out van het koelkanaal, de koelmiddelstroom, turbulentie en de nabijheid van het gegoten onderdeel.

Optimaliseer inpakken en vasthouden

Verkort de verpakking en houd deze pas vast na bevestiging poortbevriezingstijd en deelgewichtstabiliteit . Het te agressief verkorten van de houdtijd kan zinksporen, krimp en maatvariatie vergroten.

Verbeter de ventilatie

Effectief ventileren kan een snellere vulling mogelijk maken, terwijl brandplekken en opgesloten gasdefecten worden verminderd.

Verbeter de automatisering

Robots en geautomatiseerde verwerking van onderdelen kunnen zorgen voor consistente verwijdering en vertragingen bij het openen en sluiten van de matrijs verminderen.

Optimaliseer uitwerpen

Een juiste timing van de uitwerper, de juiste slag en het vrijgeven van onderdelen kunnen vastlopen en onnodige cyclusvertragingen voorkomen.

Belangrijk: Een kortere cyclus is alleen een verbetering als de kwaliteit stabiel blijft. Monitor OEE, uitvalpercentage, onderdeelgewicht, maatvariatie en uitvaltijd , niet alleen de cyclustijd.

Medische normen voor spuitgieten

Voor regulated medical components, spuitgietnormen van medische kwaliteit omvat veel meer dan het produceren van visueel aanvaardbare onderdelen.

De productieplanning kan het volgende omvatten:

• IQ/OQ/PQ-procesvalidatie
• Traceerbaarheid van materialen
• Lotcontrole
• Gecontroleerde materiaalbehandeling
• Compatibiliteit met cleanrooms waar nodig
• Gekalibreerde meetapparatuur
• Verandermanagement
• Procesbewaking
• Alarmbeheer
• Bewaren van productiegegevens

Voor these applications, machine selection should emphasize herhaalbaarheid, procescontrole, traceerbaarheid en gegevensverzameling , niet alleen maar tonnage vastklemmen.

Laatste afhaalmaaltijd

Succesvol spuitgieten hangt af van de uitlijning van machine, matrijs, materiaal en proces .

De right kunststof spuitgietmachine moet voldoende klemkracht, injectiecapaciteit, matrijscompatibiliteit, procescontrole en herhaalbaarheid bieden voor de beoogde toepassing. Tegelijkertijd moet de mal zorgen voor effectief vullen, ventileren, koelen en uitwerpen.

Gebruik de spuitgietcyclus— vullen, verpakken, afkoelen en uitwerpen – als raamwerk voor optimalisatie. Wanneer er defecten optreden, behandel deze dan als processignalen die op problemen kunnen wijzen vocht, druk, temperatuur, luchtstroom, materiaalgedrag of koelbalans .

Met een gedisciplineerde machineselectie, goed ontworpen gereedschappen, gecontroleerde materialen en systematische procesmonitoring kunnen fabrikanten verbeteren herhaalbaarheid, verminder uitval, verkort cyclustijden en schaal de productie met meer vertrouwen .
