Thuis / Producten / HXM-optimalisatie voor kratten/verfemmers / HXM520-T: HXM-geoptimaliseerde editie voor verfemmer

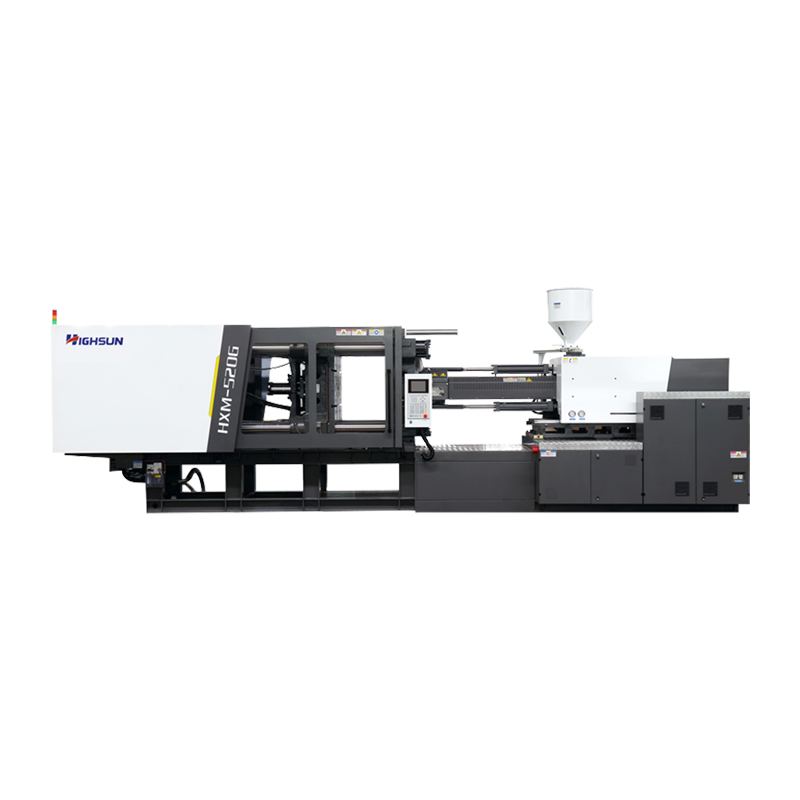

HXM520-T: HXM-geoptimaliseerde editie voor verfemmer
HXM-optimalisatie voor kratten/verfemmers

HXM520-T: HXM-geoptimaliseerde editie voor verfemmer

Door gebruik te maken van geavanceerde technologie en een geoptimaliseerd ontwerp blinkt de 520T uit in productie-efficiëntie. De hoge weeksnelheid, de nauwkeurige injectiecontrole en de snelle openings-/sluitbewegingen van de matrijs verkorten de productiecyclus per krat aanzienlijk. Bij grootschalige productie vergroot deze machine de productiecapaciteit, waardoor bedrijven hogere economische rendementen kunnen genereren.

E-mail: haixiong@highsun-machinery.com
Neem contact op
  • HXM520-T: HXM-geoptimaliseerde editie voor verfemmer
VORIGE：HXM480-T: HXM-geoptimaliseerde editie voor verfemmer
VOLGENDE：HXM580-T: HXM-geoptimaliseerde editie voor verfemmer

  • MODEL: HXM520-G/4300

    TECHNISCHE PEENRAMETERTABEL

    A

    B

    INJECTIE-EENHEID

    SCHROEFDIAMETER

    mm

    95

    100

    SCHROEF L/D-VERHOUDING

    L/D

    19

    19

    INJECTIECAPACITEIT IN THEORIE

    cm³

    2977

    3377

    INJECTIEGEWICHT (PS)

    g

    2709

    3073

    oz

    95.5

    108.3

    INJECTIEDRUK

    MPa

    146

    131

    INJECTIESNELHEID

    g/secec

    668

    832

    PLASTICEERVERMOGEN

    g/secec

    95

    110

    SCHROEFSNELHEID

    toerental

    170

    190

    KLEMEENHEID

    KLEMKRACHT

    KN

    5200

    BEWEGENDE VORMPLAATSLAG

    mm

    830

    MAX. VORMHOOGTE

    mm

    820

    MIN. VORMHOOGTE

    mm

    300

    SPACE BWTWEEN TIE-BARS (B*H)

    mm

    820*800

    HYDRAULISCHE UITJECTORKRACHT

    KN

    125

    HYDRAULISCHE UITWERPERSLAG

    mm

    210

    EJECTOR-NUMMER

    n

    13

    ANDEREN

    POMPDRUK

    MPa

    17.5

    MOTORVERMOGEN

    kW

    40 40

    40 47

    VERWARMINGSCAPACITEIT

    kW

    27

    MACHINEAFMETINGEN (L*B*H)

    m

    8,05*2,07*2,41

    MACHINEGEWICHT

    t

    17.7

    CAPACITEIT VAN DE OLIETANK

    L

    630
